? 該款伯爾梅特電磁控制閥是液壓驅動的隔膜式水力控制閥，可通過電信號控制開啟或關閉。
產品特性和優點
? 水力控制閥，具有電磁閥控制裝置
? 系統壓力驅動
? 電信號控制開啟/ 關閉
? 亦適用于較遠或地勢較高的管網系統
? 先進的球型設計，流體阻力小效率高
? 流道無阻隔
? 單個活動部件
? 過流量大
? 全支撐式隔膜，動作平衡穩定
? 開啟和驅動所需壓力較低
? 實現閥門緩閉
? 有效防止隔膜變形
? 設計精良，使用方便
? 可方便地進行在線檢查
? 可輕松增加控制功能
典型應用
? 計算機控制灌溉系統
? 較遠或地勢較高的管網系統
? 輸配水管網
? 低水壓灌溉系統

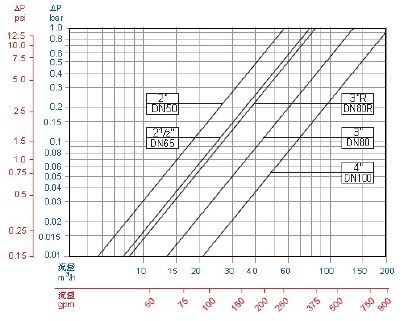

流量表
工作原理
系統壓力[1] 經過開啟的3 通電磁閥[3] 進入控制腔[2]?？刂魄粔毫υ龃蟠偈垢裟らy芯組件[4] 移向關閉位置。關閉電磁閥時壓力排出控制腔，閥門開啟。
技術參數
? 壓力等級：16bar ；232psi
? 工作壓力范圍：0.5-16 bar;7-232psi
? 如需更低工作壓力的閥門，歡迎聯系我們。
? 電磁閥電壓范圍：
? S-390&S-400:24 VAC,24VDC
? S-392&S-402:9-20VDC, 脈沖
? S-982&S-985:12-50 VDC, 脈沖
? 有其他電壓可供選擇。
? 如需了解有關電氣方面的詳細數據，請參閱配件說明部分。

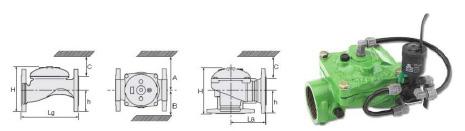

電磁控制閥技術規格
| 閥門形式 | 球型 | 角型 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 連接形式 | 螺紋連接 | FL | S 螺紋連接 | FL | ||||||||
| 尺寸 | DN Inch |
40 11/2'' |
50 2'' |
65 21/2' |
80R 3''R |
80 3'' |
100 4'' |
50 2'' |
65 21/2' |
80R 3''R |
80 3'' |
100 4'' |
| Lg | mm | 153 | 180 | 210 | 210 | 255 | 320 | N.A | N.A | N.A | N.A | N.A |
| inch | 6 | 7.1 | 8.3 | 8.3 | 10 | 12.6 | N.A | N.A | N.A | N.A | N.A | |
| La | mm | N.A | N.A | N.A | N.A | N.A | N.A | 86 | 110 | 110 | 110 | 160 |
| inch | N.A | N.A | N.A | N.A | N.A | N.A | 3.4 | 4.3 | 4.3 | 4.3 | 6.3 | |
| H | mm | 87 | 114 | 132 | 140 | 165 | 242 | 136 | 180 | 178 | 184 | 223 |
| inch | 3.4 | 4.5 | 5.2 | 5.5 | 6.5 | 9.5 | 136 | 7.1 | 7 | 7.2 | 8.8 | |
| C | mm | 52 | 68 | 80 | 84 | 100 | 145 | 82 | 108 | 107 | 110 | 134 |
| inch | 2 | 2.7 | 3.1 | 3.3 | 3.9 | 5.7 | 3.2 | 4.2 | 4.2 | 4.3 | 5.3 | |
| h | mm | 29 | 39 | 45 | 53 | 55 | 112 | 61 | 93 | 91 | 80 | 112 |
| inch | 1.1 | 1.5 | 1.8 | 2.1 | 2.2 | 4.4 | 2.4 | 3.7 | 3.6 | 3.1 | 4.4 | |
| A;B | mm | 130 | 130 | 130 | 140 | 175 | 312 | 130 | 130 | 140 | 175 | 312 |
| inch | 5 | 5 | 5 | 6 | 7 | 12.3 | 5.1 | 5.1 | 5.5 | 6.9 | 12.3 | |
| 重量 | Kg | 2 | 4 | 5.7 | 5.8 | 13 | 28 | 4.4 | 5.8 | 7 | 11 | 26 |
| ib | 4.4 | 8.8 | 12.6 | 12.8 | 28.7 | 61.7 | 9.7 | 12.8 | 15.4 | 24.3 | 57.3 | |
（1）"T"= 螺旋連接
（2）"FC"= 法蘭連接，Corona（金屬）法蘭連接
（3）"FC"= 法蘭連接，通用塑料法蘭連接
連接形式
| 尺寸 | 1 1/2'' | 2'' | 2 1/2'' | 3''R | 3'' | 4'' | |
|---|---|---|---|---|---|---|---|
| DN40 | DN50 | DN65 | DN80R | DN80 | DN100 | ||
| 螺紋連接 | 球型 | · | · | · | · | · | |
| 角型 | · | · | · | ||||
| 法蘭連接 | 球型 | · | · | · | · | · | |
| 角型 | · | · | · | ||||
| 卡箍連接 | 球型 | · | · | · | |||
| 角型 | · | · | |||||
